卫星电视接收系统组成

地面上的卫星电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成的。

1、抛物面天线是把星空的卫星信号能量反射汇聚成一个焦点。

2、馈源是在抛物面天线的焦点处设置一个聚卫星信号的喇叭，称之为馈源的意思是馈送能量的源，它将汇聚到焦点的能量全部收集起来。

3、高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大，然后传送至卫星接收机。高频头的噪声度数越低越好。

4、卫星接收机是将高频头输送来的卫星信号进行解调，输出卫星电视图像信号和伴音信号。

大锅小锅

卫星锅就是一个金属抛物面天线。抛物线都有焦点和主轴，根据反射原理，由焦点发出的光线，都平行于主轴发射出去；同理，平行于主轴射入的光线都汇聚在焦点上。

从太空来的无线电波信号（可以简单的看成平行信号），由于距离远，信号微弱，通过抛物面天线可以收集足够多的电波信号，再汇集到一起，馈送给高频头。

卫星锅的开口直径越大，节目的信号越强，接收质量越高。但考虑到成本、安装等因素，用户要求卫星锅口径越小越好。如何衡量要安装什么样的卫星锅呢？

卫星锅可分为正馈和偏馈两种。

正馈天线是由一段垂直于抛物线中轴线的直线切割后而形成的，它抛物面的反射面面积比较大（开口直径在1.2米以上的基本是正馈天线），因此俗称为“大锅”，通常用来接收C波段节目。

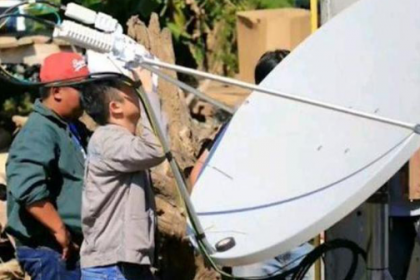

而偏馈天线就是从正馈天线截取一部分，其成型的抛物面还是原抛物面，焦点还是原焦点，但是，相对于天线来说，焦点已经不在天线正前方了，所以接收器馈源就不会遮拦信号，这样提高了天线的利用效率。

偏馈天线反射面面积比较小（直径在1米以下的，全是偏馈天线），称为“小锅”或“小耳朵”，主要是接收Ku波段节目的。
